銀觸點(diǎn)電器開關(guān)元件（繼電器與開關(guān)）的電壽命與產(chǎn)品設(shè)計(jì)、銀觸點(diǎn)材料選擇、應(yīng)用負(fù)載、應(yīng)用環(huán)境等直接相關(guān)。一般情況下，很難做到用一種固定的設(shè)計(jì)即滿足各種用途又能達(dá)到**的性價(jià)比。為此對設(shè)計(jì)與制造提出了嚴(yán)重的挑戰(zhàn)。

以本公司經(jīng)驗(yàn)來說重點(diǎn)介紹幾種常用的銀觸點(diǎn)材料在不同負(fù)載情況下的材料轉(zhuǎn)移、消磨與粘接力的研究結(jié)果。右圖1是對多種銀氧化錫氧化銦材料在同一種負(fù)載情況下，在電弧作用下，陽極材料向陰極轉(zhuǎn)移量的測試結(jié)果。橫坐標(biāo)為接點(diǎn)材料，從左到右，氧化物的比例在增大。可以看出，材料的轉(zhuǎn)移量取決于氧化物的含量。氧化物越高，轉(zhuǎn)移量越小。

圖2表示了銀電觸點(diǎn)材料與觸點(diǎn)最大粘接力在不同負(fù)載電流下的測量結(jié)果。左側(cè)為各種氧化錫氧化銦材料，右側(cè)氧化鉻與銀鎳與左側(cè)含量相同，作為參考，細(xì)金銀AgH（99.6%銀）的測量結(jié)果也列入圖中?？梢钥闯鲆韵陆Y(jié)果：

·                氧化錫氧化銦材料抗擊粘接的能力比氧化鉻與銀鎳材料好。細(xì)金銀最差。

·                負(fù)載電流增加，產(chǎn)生的接點(diǎn)粘接力也增加。但是當(dāng)負(fù)載電流為20安培時(shí)，形成的粘接力最大。

為此，粘接力與材料成分的關(guān)系比較復(fù)雜。圖3所示為氧化物含量增加時(shí)，抗粘接能力增大。

圖4表明各種材料在容性與感性負(fù)載時(shí)粘接力的測量結(jié)果?？梢钥闯龈行载?fù)載對粘接力沒有影響。而容性負(fù)載與接點(diǎn)材料特征緊密相關(guān)。

為此必須根據(jù)負(fù)載特征選擇銀觸點(diǎn)材料。 我司應(yīng)對市場需要，開發(fā)多種新能源使用的銀觸點(diǎn)，歡迎來電咨詢！！

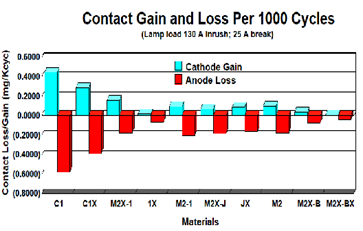

圖一 各種銀觸點(diǎn)材料在相同負(fù)載電弧作用下材料轉(zhuǎn)移與消磨

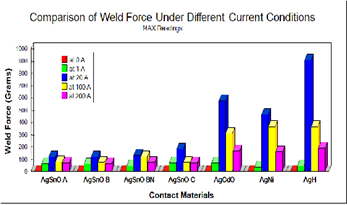

圖2： 各種觸點(diǎn)材料在電弧作用下的最大粘接力

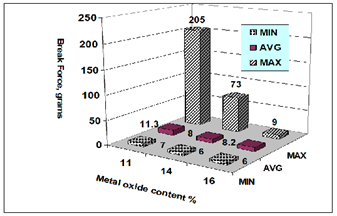

圖3： 不同氧化物含量對動態(tài)粘接力的影響

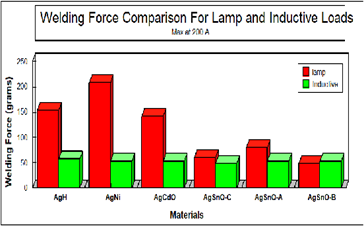

圖4： 負(fù)載特性對粘接力的影響
